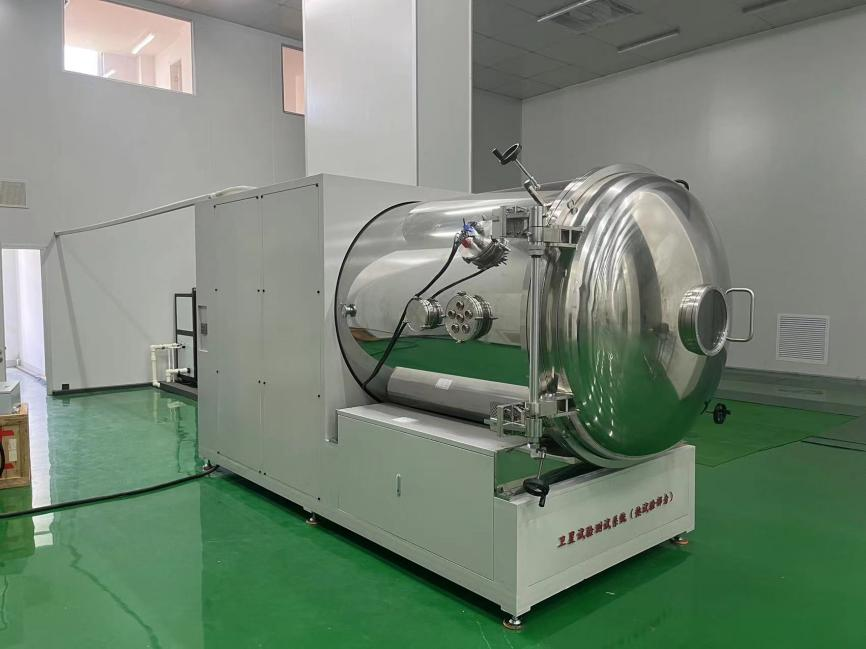

設備名稱：月面綜合環境試驗設備

功能用途：提供溫度、真空度、月塵等環境。用于開展特種加工零件可靠性驗證，極端環境下特種鉆探器件測試、資源開發與利用及特種鉆探相關課程的教學實踐與深空探測特色課程的認知實踐，實現功能包括高真空環境試驗、高低溫溫度交變環境試驗、真空紫外線輻射試驗、近紫外線輻射試驗、月表塵埃環境試驗、月壤顆粒帶電環境試驗以及在月表塵埃環境下真空摩擦磨損試驗，目標是提升工程實訓及拔尖人才實踐培養質量，保障極端環境資源開發與利用教學與科研。

品牌：偉思。類型：國產。型號：WS-RZKZH-762

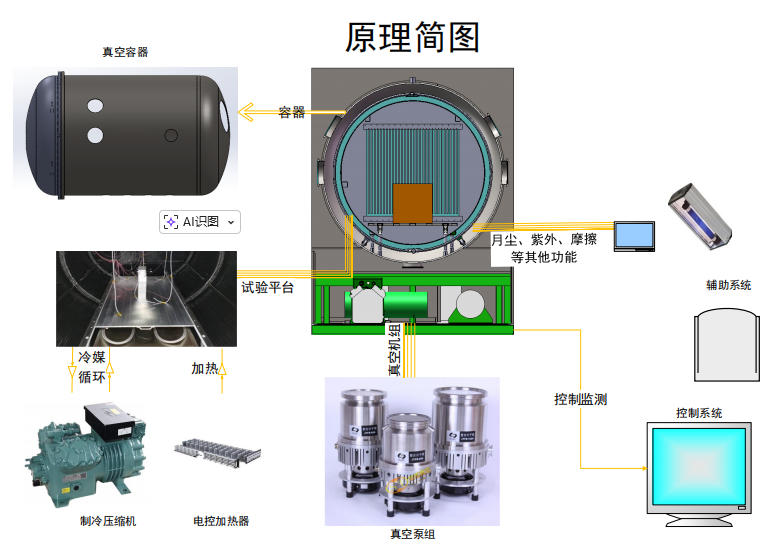

1. 設備組成

2. 主要技術參數

3. 真空容器

真空容器是真空熱環境試驗系統的主要分系統之一，真空容器不僅是真空熱試驗系統的主體，也是整個真空熱試驗系統布局、外圍保障及基礎建設的基準。

臥式圓筒形結構，鞍座支撐；壁厚：16mm。

真空容器主要包括：真空容器直段筒體、后端封頭、前端艙門、艙門鎖緊機構、容器鞍座、導軌、底板、外部載物車、法蘭接口等部分。

真空容器與機組、控制系統，做分體式。機組單獨放置在機組間，控制單獨放置在控制間，隔離防爆。

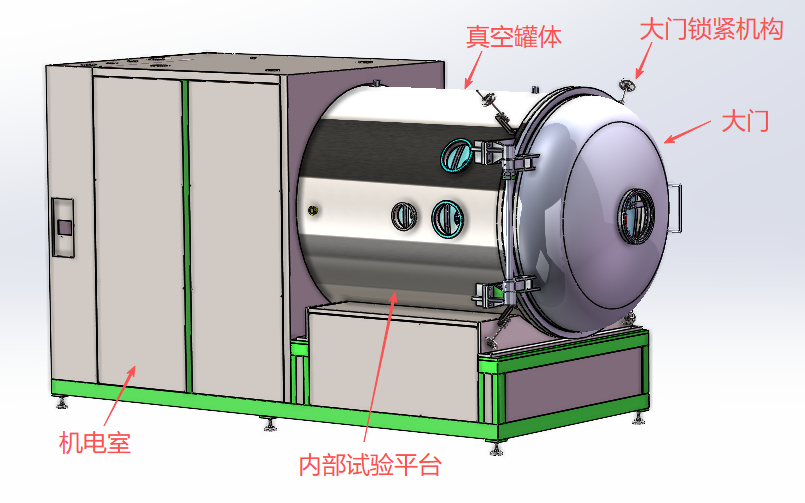

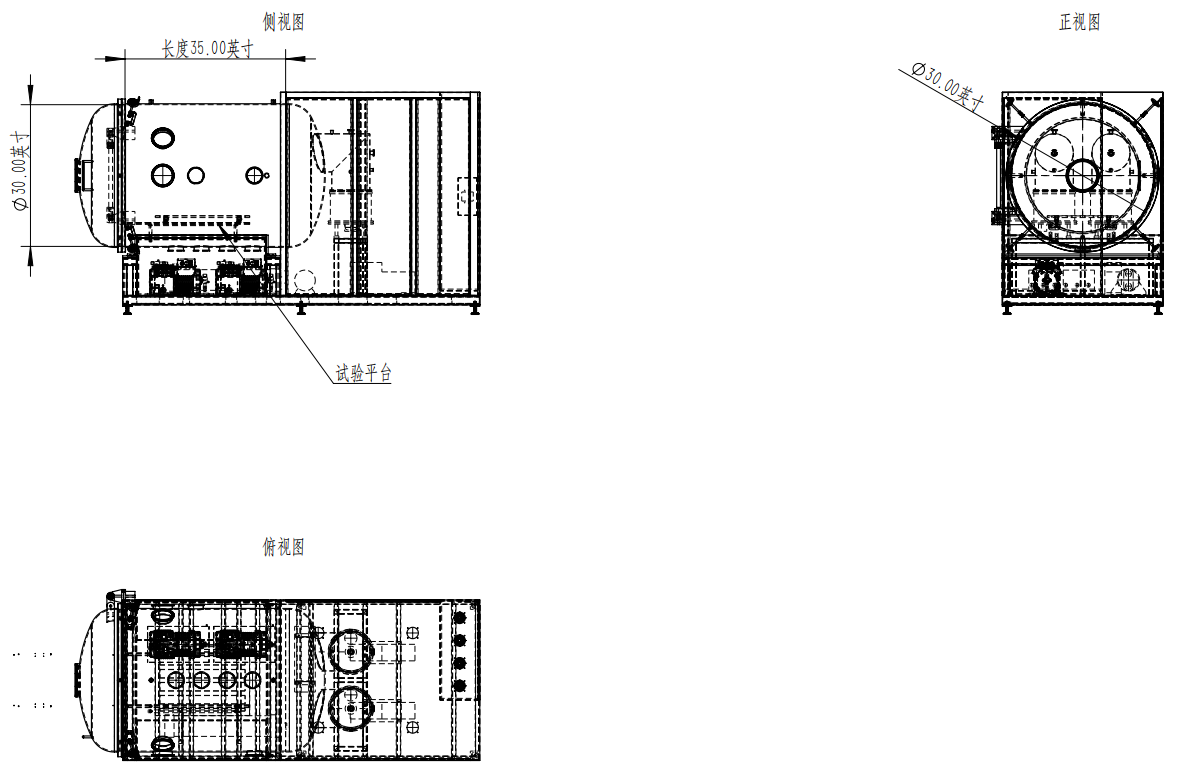

真空容器結構圖

4. 真空抽氣系統

真空抽氣系統主要包括真空泵(主抽泵、粗抽泵、前級泵等)、真空閥門(主抽閥、前級閥、放氣閥等)、配套管路及真空測量裝置等。

真空計實時監測艙內氣壓，反饋至控制系統，控制系統控制真空泵及閥體抽真空。真空容器制作后會進行探傷，保證密封性。

配備復壓系統，通過干燥、潔凈的氮?dú)饣蚩諝饪蓪⒄婵杖萜鲀?nèi)的壓力恢復到大氣壓。

5. 熱控試驗裝置

(1) 試驗平臺溫度控制范圍：覆蓋-150℃~+150℃（標準模式）

(2) 試驗平臺升溫速率：≥3℃/min之間，降溫速率≥1℃/min之間；試驗平臺高溫區溫控精度≤±3℃，低溫區溫控精度≤±5℃。

(3) 樣品試驗有效區域尺寸不小于 200×200mm

(4) 試驗平臺采用插入式電控加熱器（≥3 組）

(5) 低溫閥組壓力允許范圍≤48PSI (典型)

5.1. 制冷系統

采用壓縮機制冷，單機自復疊制冷方式。具備低溫節能技術，低溫工作狀態下，加熱器不參與工作，我們采用精準控溫，制冷不加熱、加熱不制冷，與同行業相比能耗降低40%。

在試驗平臺內安裝盤管，內部流動換熱介質。

5.2. 加熱系統

采用插入式電控加熱器，3組。

5.3. 溫度采集

(1) --溫度采集精度：0.01℃

(2) --溫度輸入：A級高精度Pt100鎧裝鉑電阻

5.4. 溫度控制

采用電加熱器提供熱源實現對工作室的升溫；通過機械制冷系統制冷實現對工作室的降溫；控制器通過采集溫度傳感器信號和設定值進行比對，通過PID+PWM 輸出自動調節加熱器加熱功率或制冷蒸發器的制冷劑流量或液氮流量，使設備箱內的空氣溫度達到動態平衡；制冷不加熱、加熱不制冷。

區別于冷熱平衡恒溫方式，采用國際先進的熱氣旁通調節技術，可以實現制冷輸出的無級調節，低溫恒溫?zé)o需開啟加熱系統?？梢燥@著的提高制冷系統的效率，節能降耗。

6. 月塵源系統

(1) 多通道月壤預處理裝置

(2) 月塵充電激活方式：真空紫外輻射

(3) 月塵預處理溫度范圍：≤+150℃

(4) 月塵淋撒覆蓋有效面積≥ ~200×200mm

(5) 提供月塵淋撒裝置結構應力變形設計計算書1份

(6) 矩陣式月塵流均勻性分析裝置

(7) 配備SC-071D型月壤模擬物，平均粒徑小于10um

7. 紫外輻照系統

(1) 真空紫外有效工作范圍：覆蓋115nm—400nm

(2) 真空紫外具備 MgF?窗口，強制空氣制冷

(3) 輻照范圍覆蓋φ310mm@50cm（典型值）

(4) 泄漏率≤1×10E-10Pa m3/s

(5) 近紫外有效工作范圍：覆蓋200 - 400nm

(6) 近紫外輻照發散角度≤2.5°（半角）

(7) 具備近紫外輻照強度調節控制功能

(8) 具備覆蓋365nm波長控制反饋傳感器和覆蓋260nm波長控制反饋傳感器

(9) 具備聲音式較大功率2000W報警；

(10) 具備紫外輻照系統光源，提供采用的紫外輻照光源與太陽光譜強度對比數據1份

8. 月塵摩擦磨損試驗

(1) 樣品溫控范圍：覆蓋-150°C ~+150°C

(2) 真空度兼容范圍：覆蓋5×10??Torr~1atm

(3) 配備獨立載荷10個

(4) 配備的扭矩傳感器較大量程≥850mN·M

(5) 具備月塵導流組件

(6) 配備SC-071和 SC-071D型月壤模擬物

符合ASTM G65標準方法、ASTM G99、ASTM G133等摩擦磨損評價方法

9. 月塵粘附測試擴展功能接口

具備月塵粘附軟件界面接口

軟件界面接口：開發專用粘附測試軟件模塊，嵌入現有PLC控制系統，支持參數配置、實時數據可視化、分析算法集成及報告生成，兼容Windows/Linux平臺。

10. 系統控制軟件功能

中控系統：自主研發動態軟件控制系統，永久免費更新軟件。

11. 設備控制系統組件

作用：用于試驗室設備控制。

配備主電源控制器，真空系統控制器，月塵源控制器，熱控平臺控制器，計算機控制系統，紫外輻照系統控制器。

主要由本地控制及遠程控制兩個部分組成，由工業控制計算機、控制機柜、可編程控制器（PLC）、觸摸屏及各種電氣元件組成。

12. 輔助系統

輔助系統包括設備正常運行所需的全部附件，包括但不限于冷水機組、空壓機等；
